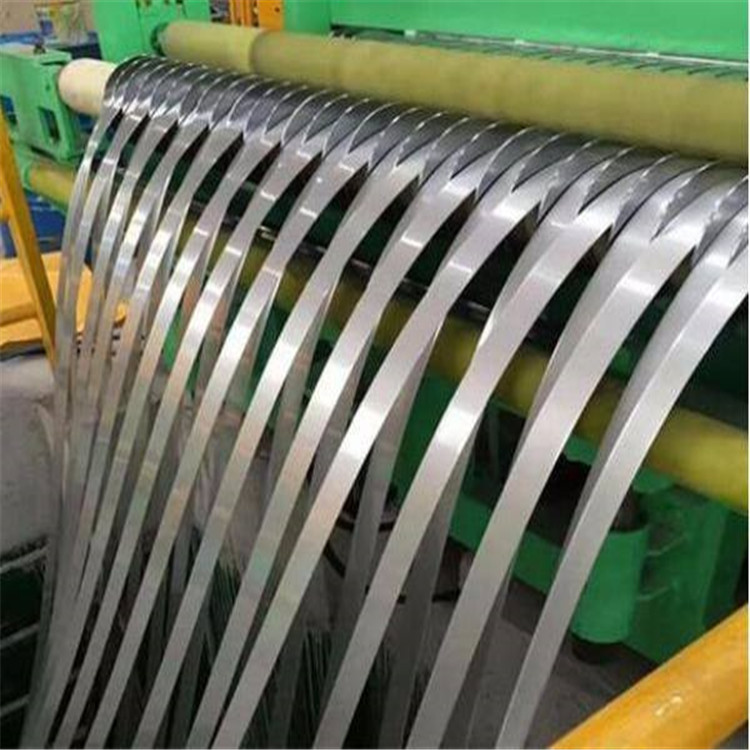

6061鋁帶屬于 Al-Mg-Si 系可熱處理強化鋁合金，其化學成分以鎂（0.8-1.2%）和硅（0.4-0.8%）為核心，輔以微量銅、鉻等元素，形成Mg?Si 強化相，賦予材料中等強度、優異耐腐蝕性及可加工性。其機械性能表現為：

• 抗拉強度：290-350 MPa（T6 狀態）

• 屈服強度：240-290 MPa（T6 狀態）

• 延伸率：8-12%（T6 狀態）

• 彈性模量：68.9 GPa

• 熱膨脹系數：23.4×10??/K

核心優勢：

1. 輕量化與高強度平衡：密度僅為 2.7 g/cm3（約為鋼的 1/3），但強度可達低碳鋼的 70% 以上，是汽車、航空航天輕量化的理想選擇。

2. 耐腐蝕性：表面自然形成的氧化膜厚度可達 3 微米，鹽霧測試中 240 小時僅輕微氧化，沿海環境下 8 年強度保持率超 92%。

3. 加工適應性：可通過TIG 焊接（焊縫強度達母材 80% 以上）、陽極氧化（膜層硬度達 400HV）、微弧氧化（耐腐蝕電流密度降至 10?? A/cm2）等工藝實現多樣化應用。

4. 環保屬性：再生鋁利用率高，回收后性能損耗低于 5%，契合 “雙碳” 政策下綠色制造趨勢。
